Реєстратор даних рейсу Rutter VDR-NW6000
Реєстратор даних рейсу, тип NW6000 series VDR, призначений для використання на морських судах і забезпечує б... Більше
Реєстратор даних рейсу, тип NW6000 series VDR, призначений для використання на морських судах і забезпечує безперервний автоматичний запис свідчень обладнання і систем, що відображає стан і режим роботи суднових систем і устаткування, команд з управління судном і навколишнього оточення.
Код товару:2011107100
IMPA:3726(01-09)
Ціна:Договірна
Опис
  • Реєстратор даних рейсу, тип NW6000 series VDR, призначений для використання на морських судах і забезпечує безперервний автоматичний запис свідчень обладнання і систем, що відображає стан і режим роботи суднових систем і устаткування, команд з управління судном і навколишнього оточення.

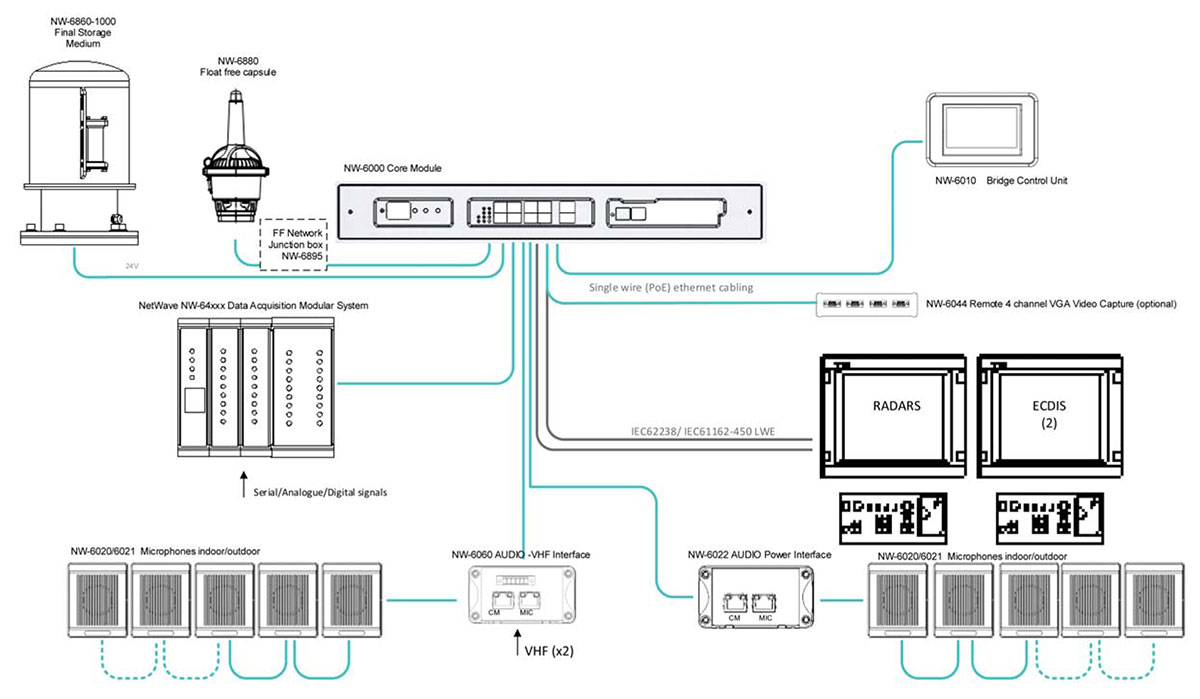

На відміну від більшості інших систем на ринку, архітектура Netwave NW-6000 VDR унікальна тим, що різні компоненти системи по всьому кораблю з'єднані між собою одним кабелем Ethernet, що знижує витрати на кабелі на 50%.

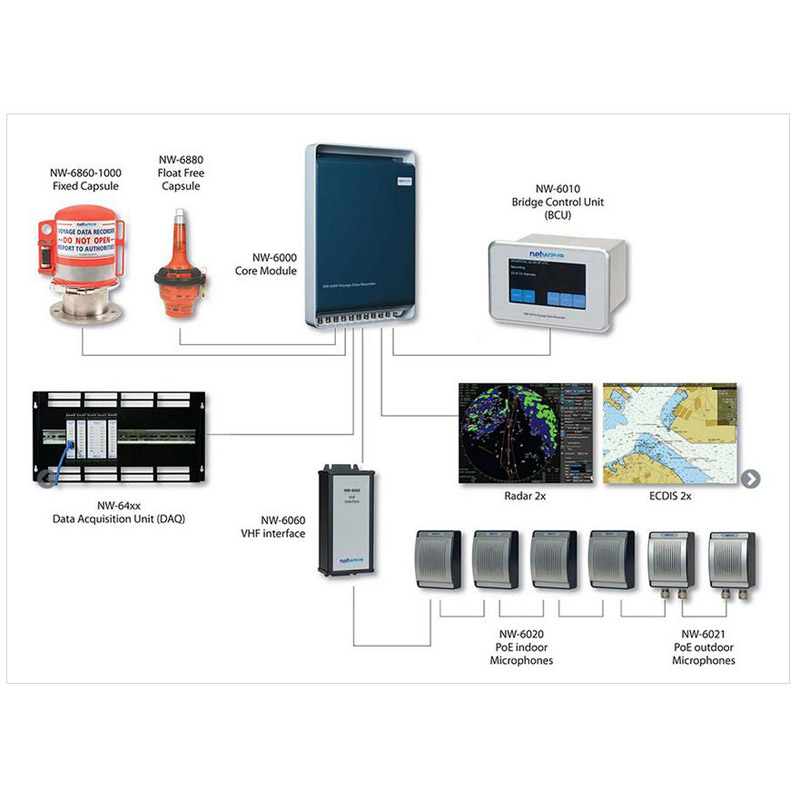

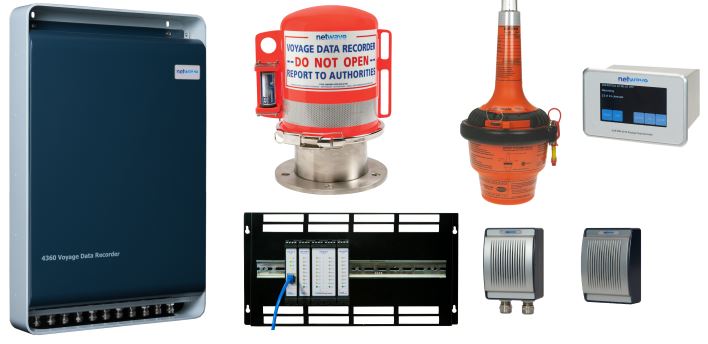

Стандартні VDR та (S) VDR системи складаються з таких компонентів:

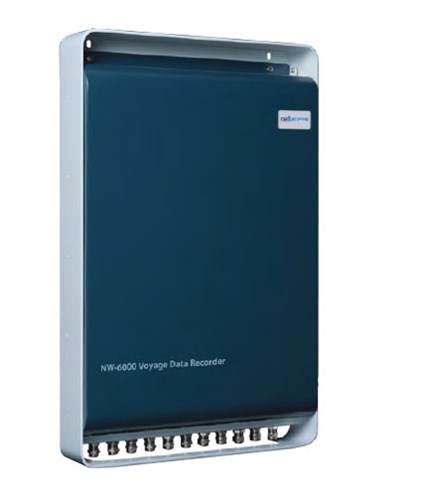

Центральний модуль NetWave NW6000
Це ефективне джерело безперебійного живлення і мережевий комутатор дають можливість використання на найбільших судах і забезпечують працездатність системи в будь-який час. Центральний модуль має пропускну здатність 1/10 Гб на 12 портах Ethernet.

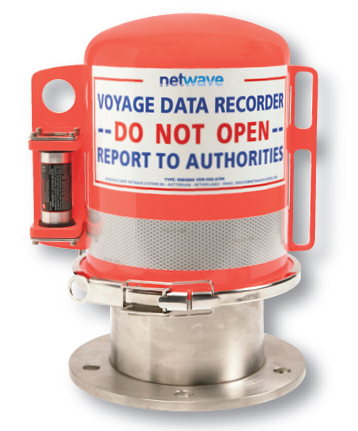

NW6860-1000 Фіксований пристрій реєстрації для VDR і S-VDR
Фіксований пристрій реєстрації NW6860-1000 працює від одного кабелю Ethernet, що веде до компасного майданчику, і зберігає до 48 годин даних. Пристрій виготовленний з нержавіючої сталі марки A316 і оснащений підводним маяком Netwave, що відповідає стандарту SAE8045AS. Відповідає резолюції IMO MSC 333 (90) для систем VDR, IEC61996, IEC60945 і ED56/112.

NW-6680 вільно-спливаючий пристрій реєстрації для VDR
Tron 40 VDR на сьогоднішній день є найнадійнішим вільно-спливаючим пристроєм реєстрації на ринку. Відповідає резолюції IMO MSC 333(90) для систем VDR, IEC61996, IEC60945 і ED56/112.

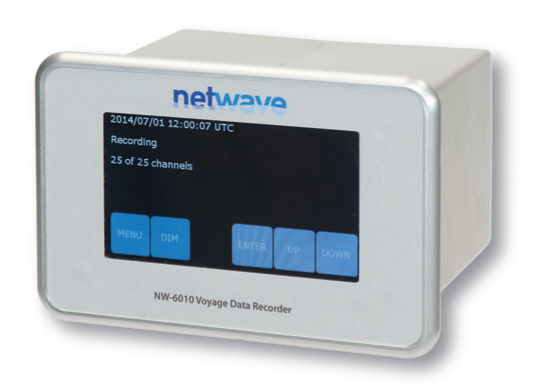

Пристрій управління з містка NetWave NW-6010
Цей пристрій забезпечує прямий доступ, а також функцію дистанційної діагностики системи. Він монтується на пульті управління судном на містку і показує стан VDR. За допомогою сенсорного екрану можна вибрати функцію відтворення або відкрити меню для аналізу.
Розміри:
  • ширина 150 x висота 99 x діаметр 134 мм;
  • вага: 1,8 кг;
NW-6020 PoE Мікрофони
Мережеві мікрофони отримують живлення по Ethernet. Це рішення дає можливість легкого шлейфового підключення пристроїв в стерновій рубці від якої до центрального модулю буде вести тільки один кабель, що забезпечить швидку і безпечну установку.

Блок збору даних NetWave NW-64xx
Шинний з'єднувач NW-6400 являє собою інтерфейсний блок, який встановлюється на DIN-рейку, та який забезпечує шлюз між центральним модулем і однопоточними, цифровими і/або аналоговими адаптерами, розташованими поруч з тим же шинним з'єднувачем. Взаємодіє з різними типами з'єднань, такими як: NMEA (NW642xx); Цифровий (NW643xx); Аналоговий (NW644xx) доступний в різних модулях / конфігураціях.

NetWave NW-6060 VHF / аудіоінтерфейс NW 6022
Аудіоінтерфейс виконує два завдання:
  1. Як інтерфейс VHF (лінійний вхід) він служить для збору аудіоданих від обладнання зв'язку.
  2. В якості інвертора для мікрофонів він перетворює потужність 48 В в 24 В постійного струму
Характеристики
Центральний модуль NetWave NW6000
  • 220 В змінного струму (номінально) при 3 А;
  • Живлення по Ethernet (на 8 з 12 портів);
  • Функціональні шлюзи (FBB, VSAT) без додаткових вимог до інтерфейсу;
  • Вбудоване джерело безперебійного живлення;
NW6860-1000 Фіксований пристрій реєстрації для VDR і S-VDR
  • Вогнестійкість і стійкість до тиску на глибині до 6000 тис.м.;
  • Пам'ять 32/64/128 ГБ (захищена) для запису позаштатних ситуацій;
  • Твердотільний накопичувач, без дисків або інших рухомих частин;
  • Розміри: ширина 311, висота 411 мм, вага 27,5 кг;
NW-6680 вільно-спливаючий пристрій реєстрації для VDR
  • Об'єм пам'яті - до 48 годин запису;
  • Живлення через Ethernet;
  • Живлення від Центрального модуля;
  • Розміри: ширина 240; висота 533; діаметр 218 мм, вага: 5,4 кг;
Пристрій управління з містка NetWave NW-6010
  • Ширина: 150 мм;
  • Висота: 99 мм;
  • Діаметр: 134 мм;
  • Вага: 1,8 кг;
NW-6020 PoE Мікрофони
  • Висока якість звуку;
  • Один дріт, з шлейфовим підключенням пристроїв;
  • У приміщенні (NW-6020), а також на вулиці (NW-6021);
  • Живлення по Ethernet;
Блок збору даних NetWave NW-64xx
Взаємодіє з різними типами з'єднань, такими як: NMEA (NW642xx); Цифровий (NW643xx). Аналоговий (NW644xx) доступний в різних модулях / конфігураціях.

NetWave NW-6060 VHF / аудіоінтерфейс NW 6022
Як інтерфейс VHF (лінійний вхід) він служить для збору аудіоданих від обладнання зв'язку.
В якості інвертора для мікрофонів він перетворює потужність 48 В в 24 В постійного струму.
